Najważniejsze wnioski
- W teście półki na 4 klipsach Fast-Con przy obciążeniu ok. 30 kg nie doszło do złamania, wypięcia ani luzów – system zachował pełną stabilność.
- Szacunkowa nośność na ścinanie wynosi ok. 7–7,5 kg na jeden klips w badanej konfiguracji, z wyraźną rezerwą bezpieczeństwa.
- Wynik dotyczy konkretnego układu: płyta meblowa 30 mm, 4 klipsy, obciążenie statyczne – nie zastępuje indywidualnych obliczeń projektowych.

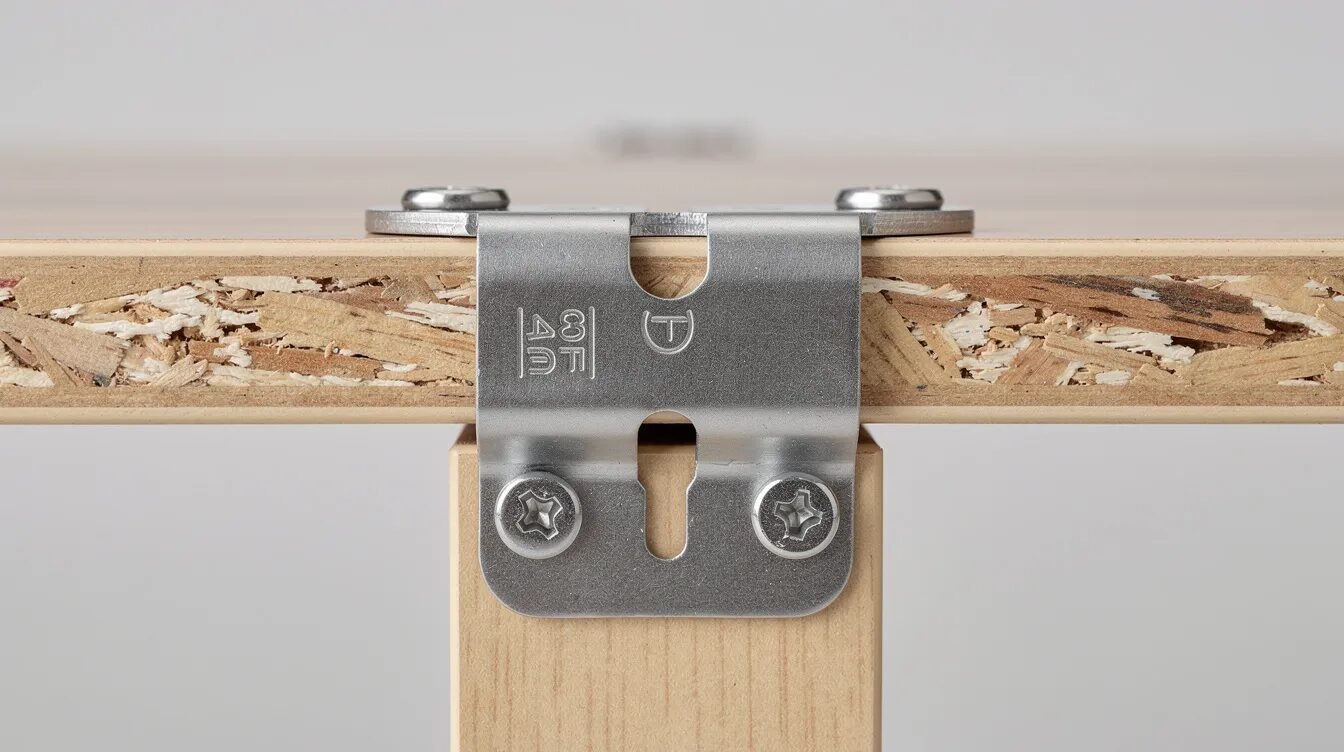

- Klipsy ze stali nierdzewnej (klips męski i żeński) zapewniają trwałe połączenie z możliwością wielokrotnego demontażu.
- Poniżej znajdziesz dokładny przebieg testu, interpretację wyników oraz praktyczne wskazówki dla projektantów i wykonawców.
Czy Fast-Con się złamie? Krótka odpowiedź na pytanie projektowe
Czy Fast-Consię złamie? Ile to realnie wytrzyma na ścinanie? To pytania, które słyszymy najczęściej.
Wynik testu jest jednoznaczny: przy ok. 30 kg obciążenia statycznego na półce opartej na 4 klipsach Fastmount / Fast-Con nie doszło do złamania, wypięcia klipsów ani zauważalnego ugięcia czy luzów.
W praktyce oznacza to brak wejścia w strefę graniczną pracy systemu – realna nośność układu jest wyższa niż testowane 30 kg. Dalsza część artykułu rozkłada ten wynik na czynniki pierwsze: konfiguracja testu, metodologia, interpretacja inżynierska oraz wnioski dla osób projektujących i wykonujących zabudowy.
Co to znaczy „odporność na ścinanie” w systemach typu Fast-Con?
W kontekście systemu klipsów Fastmount / Fast-Con ścinanie oznacza sytuację, gdy siła działa równolegle do powierzchni montażu. Wyobraź sobie półkę, która „ciągnie” klipsy w dół wzdłuż ściany, zamiast je odrywać prostopadle.
Kluczowe parametry wpływające na odporność:
Czynnik | Wpływ na nośność |
|---|---|
Liczba klipsów | Więcej punktów = mniejsze naprężenia na jeden klips |
Rozstaw mocowań | Mniejszy rozstaw = lepszy rozkład sił |
Grubość panelu | 30 mm > 18 mm – grubsza płyta lepiej współpracuje z wkrętami |
Sposób kotwienia | Odpowiednie śruby, nity lub kołki rozporowe |
Typ obciążenia | Statyczne vs dynamiczne – inaczej dobieramy margines |
Nie interesuje nas „pojedynczy klips z katalogu”, ale zachowanie całego systemu: panel + podłoże + klipsy + ich rozstaw. |
Konfiguracja i przygotowanie testu na ścinanie Fast-Con
Test został zaprojektowany tak, by odwzorowywał realne zastosowanie półki, a nie abstrakcyjną próbkę laboratoryjną.
Materiał testowy:
- Płyta meblowa wiórowa laminowana o grubości 30 mm
- Wymiary ok. 800 × 300 mm (typowa półka do zabudowy wnękowej)
- Standardowa obróbka krawędzi, bez dodatkowych wzmocnień
System mocowania:
- 4 klipsy Fastmount / Fast-Con (2 rzędy po 2 sztuki)
- Mocowanie do płyty za pomocą standardowych wkrętów do drewna i płyt meblowych oraz innych elementów złącznych do mebli i mocowania do kompozytów
- Klipsy po stronie konstrukcji zamocowane w typowym rozstawie
Badanie przeprowadzono w 2026 roku w warunkach warsztatowych z dokumentacją wideo i kontrolą etapów dociążania.
Metodologia: jak dokładnie obciążano półkę na Fast-Con?
Celem było stopniowe zwiększanie obciążenia i obserwowanie reakcji układu – chwili ewentualnego uszkodzenia lub pojawienia się luzów.
Etapy dociążania:
- Faza 1: +6,5 kg (odważniki, narzędzia)
- Faza 2: +6,5 kg (łącznie ok. 13 kg)
- Faza 3: +8 kg (łącznie ok. 21 kg)
- Faza 4: +8 kg (łącznie ok. 29–30 kg)
Ciężary ustawiano głównie przy krawędzi płyty, by generować maksymalny moment zginający i siły ścinające. Po każdej fazie obciążenie utrzymywano przez kilkanaście sekund, obserwując zachowanie systemu wzrokowo i „na słuch”.
Test nie obejmował gwałtownych uderzeń, obciążeń zmęczeniowych ani wpływu podwyższonej temperatury czy wilgotności.
Wyniki testu: co stało się przy około 30 kg na 4 klipsach?
Przy obciążeniu ok. 29–30 kg system Fast-Con zachował się stabilnie, bez oznak awarii.
Obserwacje przy maksymalnym obciążeniu:
- Brak słyszalnych trzasków, pęknięć czy „strzałów” w rejonie klipsów
- Brak widocznego przemieszczenia panelu względem podłoża
- Brak luzów podczas próby ręcznego poruszania półką
- Brak wyczuwalnego ugięcia w strefie mocowania
Nawet przy dodatkowym ręcznym docisku klipsy nie wypięły się. Test zakończono nie dlatego, że system zawiódł – osiągnięto założony poziom obciążenia bez sygnałów zbliżania się do granicy pracy.
To sugeruje wyraźną rezerwę nośności, choć dalsze podnoszenie ciężaru wymagałoby osobnego badania z zabezpieczeniem BHP.
Interpretacja inżynierska: ile dźwiga jeden klips Fast-Con na ścinanie?
Z wyników praktycznego testu można wyciągnąć orientacyjne liczby użyteczne na etapie projektowania.
Przeliczenie:
- Łączna masa: ok. 30 kg
- Liczba klipsów: 4 sztuki
- Wynik: ok. 7–7,5 kg/klips przy pracy w ścinaniu
Jest to wartość obserwowana jako całkowicie stabilna – brak tendencji do luzowania, brak lokalnych uszkodzeń płyty w strefie wkrętów. System wykorzystuje liniowy, przewidywalny charakter pracy geometrii zatrzasku ze stali nierdzewnej.
Ponieważ test nie doprowadził do zniszczenia, dla projektantów rekomendujemy przyjęcie bezpiecznej wartości rzędu 5–7 kg/klips w zależności od materiałów i warunków pracy.
Co ten test oznacza w praktyce dla projektanta, wykonawcy i inwestora?
Wyniki trzeba przełożyć na realne decyzje: ile klipsów użyć, czy trzeba wzmacniać panel, jak argumentować bezpieczeństwo.
Dla projektanta:
- Półka na 4 klipsach w płycie 30 mm przeniesie ok. 30 kg obciążenia statycznego bez problemów
- Zasada: ok. 7 kg/klips jako punkt odniesienia, zwiększanie liczby przy wyższych obciążeniach
- W obiektach publicznych stosować dodatkowy margines bezpieczeństwa
Dla wykonawcy:
- Brak konieczności „przewymiarowywania” dodatkowymi kątownikami
- Możliwość szybkiego montażu i demontażu paneli rewizyjnych
- Mniejsze ryzyko reklamacji związanych z luzami czy klawiszowaniem
Dla inwestora:
- Stabilne, niewidoczne mocowanie zachowujące precyzję przy dociążeniu
- Lepsza estetyka bez kompromisu w zakresie bezpieczeństwa
- Łatwość dostępu do instalacji przy modernizacji
Ograniczenia testu: kiedy wyników nie wolno stosować „1:1”
Nawet najlepszy test odnosi się do konkretnej sytuacji i nie może być mechanicznie przenoszony na każdą konstrukcję.
Test dotyczy:
- Płyty meblowej wiórowej 30 mm
- 4 klipsów w układzie półki
- Obciążenia statycznego w jednym kierunku
Test nie obejmuje:
- Cieńszych materiałów (MDF 12–18 mm, sklejka, kompozyty, aluminium)
- Obciążeń dynamicznych (szarpanie, uderzenia, wibracje)
- Obciążeń zmęczeniowych przez lata
- Pracy w warunkach podwyższonej wilgotności lub zmiennej temperatura
Zachowaj margines bezpieczeństwa przy projektowaniu. Test jest punktem odniesienia, a nie oficjalną normą projektową w rozumieniu Eurokodów czy PN-EN.
Jak projektować system Fastmount / Fast-Con pod kątem ścinania?
Zamiast pytać „ile wytrzyma pojedynczy klips?”, lepiej zaprojektować cały układ w bezpiecznym zakresie.
Krok 1 – Określ obciążenie: Oszacuj maksymalny ciężar plus potencjalny „nadbagaż”. Uwzględnij, czy obciążenie jest stałe czy zmienne.
Krok 2 – Dobierz liczbę klipsów: Przyjmij 5–7 kg/klips, podziel planowane obciążenie i zaokrąglij w górę.
Krok 3 – Uwzględnij materiał: Dla MDF 18 mm zwiększ liczbę klipsów. Przy metalu zadbaj o poprawne kotwienie według wytycznych lub rozważ system mocowań Master-Plate klejonych do różnych podłoży.
Krok 4 – Optymalizuj rozstaw: Im większa rozpiętość, tym więcej punktów mocowania do przenoszenia obciążeń.
Krok 5 – Margines: Nie projektuj „na styk” – dla elementów nad głową stosuj współczynnik bezpieczeństwa.
Dlaczego stawiamy na testy rzeczywiste, a nie tylko dane katalogowe?
Interesuje nas zachowanie systemu w realnej zabudowie, a nie jedynie liczby z kart produktowych.
Podejście katalogowe | Podejście systemowe |
|---|---|
Pojedynczy klips w uproszczonym układzie | Kompletna półka z typowymi wkrętami |
Teoretyczna granica | Realne warunki montażu |
Trudne do przełożenia | Bezpośrednie decyzje projektowe |
Dzięki testom systemowym uwzględniamy jakości wkrętów, gęstość płyty i typowe błędy montażowe. Bardziej interesuje nas „jak działa cały układ przy 30 kg” niż teoretyczna granica samego klipsa. |
Przy nietypowych projektach zachęcamy do kontaktu i wspólnego zaplanowania układu klipsów.
FAQ – najczęściej zadawane pytania o ścinanie i Fast-Con
Czy mogę przyjąć 7,5 kg na każdy klips Fast-Con w każdym projekcie?
Wartość 7–7,5 kg/klips pochodzi z konkretnego testu (płyta 30 mm, 4 klipsy, obciążenie statyczne) i nie może być mechanicznie przenoszona na wszystkie układy. Zalecamy przyjmowanie konserwatywnej wartości 5–7 kg/klips i zawsze uwzględnianie rodzaju materiału oraz rozstawu. Dla obiektów o podwyższonych wymaganiach warto zastosować dodatkowy współczynnik lub wykonać własny test.
Czy Fast-Con nadaje się do paneli sufitowych obciążonych np. wełną akustyczną?
System Fast-Con jest stosowany także w sufitach, ale trzeba policzyć łączną masę panelu plus izolacji i dobrać liczbę klipsów z zapasem. Należy uwzględnić możliwość obciążeń dynamicznych od drgań czy ruchu powietrza. Przy cięższych sufitach warto zagęścić układ mocowań i skonsultować dobór z technikiem – to ważne dla trwałości całej zabudowy.
Czy wynik testu obejmuje sytuacje, gdy ktoś się oprze lub podciągnie na półce?
Opisany test dotyczy obciążenia statycznego i nie jest równoważny próbie „podciągania się” na półce. Obciążenia dynamiczne (nagłe oparcie, szarpnięcie) generują znacznie większe siły chwilowe. W miejscach narażonych na takie użytkowanie lepiej stosować klasyczne, konstrukcyjne podparcia w połączeniu z klipsami lub zaprojektować półkę jako element nośny niezależny od paneli.
Jakie błędy montażowe najbardziej obniżają odporność na ścinanie?
Typowe typy błędów to: zbyt płytkie lub zbyt głębokie wkręcenie śrub w płytę, montaż klipsów zbyt blisko krawędzi wiórowej płyty słabej jakości, użycie nieodpowiednich wkrętów (za krótkich lub o małej średnicy) oraz montaż w podłożu o słabej nośności bez kołków. Poprawne kotwienie ma równie duże znaczenie jak sama wytrzymałości klipsa – to problem, który często przeoczamy.
Czy przed dużą inwestycją trzeba powtarzać taki test na ścinanie?
Przy typowych zabudowach (panele ścienne, lekkie półki) można opierać się na przedstawionych wynikach. Dla dużych lub nietypowych inwestycji z wymaganiami przeciwpożarowymi i normowymi zarekomendujemy wykonanie testu w konfiguracji najbardziej zbliżonej do projektowanej. Takie podejście minimalizuje ryzyko błędnych założeń i degradację systemu w czasie eksploatacji.
Masz projekt półki, paneli lub zabudowy? Wyślij wymiary, materiał i planowane obciążenie – policzymy ilość klipsów, układ i realną nośność. Skontaktuj się, a wspólnie dobierzemy rozwiązanie z odpowiednim marginesem bezpieczeństwa.
