Mubux – wkładka gwintowana do plastiku pod ciśnieniem
Najważniejsze wnioski
Wkładka gwintowana do plastiku pod ciśnieniem Mubux to mosiężny lub stalowy element z gwintem wewnętrznym, osadzany w tworzywie metodą wciskania – bez ultradźwięków, bez podgrzewania. Mubux jest idealny do materiałów delikatnych i kruchych, minimalizując ryzyko uszkodzenia ścianek otworu podczas montażu.
System Mubux rozwiązuje typowe problemy gwintów formowanych w plastiku: pełzanie materiału, wyrywanie po wielu cyklach, niestabilny moment dokręcania.
Wkładki Mubux wytrzymują ponad 1000 cykli montażowych bez degradacji gwintu, przy wytrzymałości na wyrywanie 3-4 razy wyższej niż gwint bezpośredni (450-800 N vs 150-220 N w ABS). Dodatkowo, niektóre modele Mubux są projektowane, aby zapewniać osadzenie odporne na drgania oraz wysoką szczelność połączenia, co jest kluczowe w wymagających aplikacjach technicznych.
Dostępne w średnicach M3 do M12, kompatybilne z popularnymi tworzywami: PA, ABS, PC, POM, PBT przy minimalnej grubości ścianki 2 mm. W naszej ofercie znajdują się rozwiązania do różnych materiałów, w tym do delikatnych i kruchych tworzyw.
Wybór odpowiedniej wkładki zależy od kilku praktycznych aspektów – rzadko dotyczy tylko rozmiaru gwintu, lecz także reakcji materiału podczas instalacji oraz jego odporności na wyciąganie. Te same techniki i zasady montażu można stosować samo skutecznie w różnych rodzajach tworzyw sztucznych, co zapewnia uniwersalność rozwiązań Mubux.
Skontaktuj się z mocujemy.pl po bezpłatną analizę projektu i dobór konkretnego typu wkładki do Twojej aplikacji – odpowiedź w 48h.
Mubux pozwala uniknąć kompromisów w zakresie jakości i trwałości połączenia.
Wprowadzenie: kiedy gwint w plastiku przestaje wystarczać
Zastanawiasz się, od czego zacząć wybór odpowiedniej wkładki gwintowanej? Kluczowe jest przeanalizowanie materiału, z jakiego wykonany jest detal, oraz wymagań aplikacji – to pozwoli uniknąć błędów już na pierwszym etapie doboru.
Jeśli pracujesz nad obudowami elektronicznymi, elementami AGD lub komponentami automotive, znasz ten scenariusz: gwint bezpośrednio w ABS lub PA działa przez pierwsze 30-50 cykli montażu, a potem zaczynają się problemy. Wyrwane gwinty, reklamacje serwisowe, konieczności wymiany całych detali. Warto pamiętać, że niektóre tworzywa sztuczne, zwłaszcza te wzmocnione włóknem szklanym, są kruche i bardziej podatne na pękanie podczas montażu.
Problem tkwi w naturze tworzyw sztucznych. Pod długotrwałym obciążeniem osiowym plastik ulega pełzaniu – nawet przy prawidłowym momencie dokręcania siła docisku spada o 50-70% po kilku miesiącach pracy. Do tego dochodzi ścieranie gwintu przy każdym kolejnym montażu.
Wkładki gwintowane samogwintujące do tworzyw sztucznych są praktycznym rozwiązaniem, gdy wymagany jest gwint maszynowy wielokrotnego użytku o większej wytrzymałości niż materiał macierzysty. Wkładka gwintowana do plastiku pod ciśnieniem Mubux zmienia tę dynamikę. Przenosi pracę gwintu z tworzywa na metal, dzięki czemu połączenie staje się przewidywalne i powtarzalne. Dodatkowo, wkładki samogwintujące poprawiają wydajność, rozkładając obciążenie na większym obszarze styku gwintu, co zmniejsza miejscowe naprężenia w otaczającym materiale. W dalszej części znajdziesz konkretne dane techniczne, przykładowe konfiguracje M3-M12 oraz wskazówki projektowe dla otworów i ścianek.
Dlaczego warto stosować wkładki Mubux zamiast gwintu bezpośrednio w plastiku
Większość projektantów decyduje się na gwint bezpośrednio w tworzywie ze względu na pozorną oszczędność. W praktyce prowadzi to do ograniczonej trwałości i kosztownych reklamacji. Porównajmy oba rozwiązania.
Wytrzymałość na cykle montażowe
Gwint w plastiku degraduje się po kilkudziesięciu cyklach – typowo 30-50 montaży wyczerpuje jego żywotność. Mubux wytrzymuje ponad 1000 cykli bez utraty parametrów. W przypadku urządzeń wymagających częstego serwisu ta różnica przekłada się na eliminację reklamacji.
Eliminacja pełzania
Metalowa wkładka przejmuje obciążenia osiowe i ścinające. Tworzywo pełni tylko rolę nośnika – stabilizuje wkładkę w przestrzeni, ale nie przenosi sił z śruby. Ma to znaczenie w aplikacjach z długotrwałym dociskiem, np. obudowach zaciskanych śrubami M4/M5.
Stabilny moment dokręcania
Dzięki stałej geometrii gniazda i metalowemu gwintowi montaż jest powtarzalny. Łatwiej ustawić moment na linii produkcyjnej (np. 2-4 Nm dla M4/M5) i utrzymać go przez całą serię.
Ryzyko zerwania
W plastiku – wysokie przy każdej pomyłce operatora. W Mubux – praktycznie wyeliminowane przy standardowych momentach dokręcania według kart katalogowych.
Parametr | Gwint w plastiku | Wkładka Mubux |
|---|---|---|
Wytrzymałość na wyrywanie (ABS) | 150-220 N | 450-800 N |
Liczba cykli montażowych | <50 | >1000 |
Stabilność momentu | Zmienna | Stabilna |
Ryzyko reklamacji | Wysokie | Niskie |
Jak działa wkładka gwintowana do plastiku pod ciśnieniem Mubux
System Mubux opiera się na prostej zasadzie: metal pracuje, plastik trzyma. Zrozumienie mechaniki współpracy metal-tworzywo pozwala zoptymalizować projekt od pierwszego prototypu.
Osadzanie pod ciśnieniem
Wkładka jest wprasowywana w przygotowany otwór o precyzyjnie dobranej średnicy (np. Ø3,9 mm dla M3). Podczas instalacji, czyli procesu montażu, na prasie lub w przyrządzie montażowym tworzywo lokalnie się odkształca i wlewa w radełkowanie zewnętrzne wkładki. Materiał macierzysty reaguje różnie podczas instalacji wkładek gwintowanych; na przykład aluminium i mosiądz cięte są czysto, podczas gdy tworzywa sztuczne odkształcają się pod ciśnieniem i ciepłem. Mocowanie wkładek Mubux można przeprowadzać różnymi metodami, w tym przy użyciu prasy, podczas procesu obtrysku, rotomouldingu czy ultradźwięków.
Geometria zakotwienia
Powierzchnia zewnętrzna wyposażona jest w radełkowanie diamentowe lub helikalne, podcięcia oraz opcjonalny kołnierz. Wkładki Mubux posiadają także ukośne uzębienie lub wieniec śrubowy, które nacinają materiał odbiorczy podczas montażu. Geometria gwintu powinna pasować do sposobu odkształcania się materiału podczas instalacji, co wpływa na wydajność i niezawodność połączenia. Te elementy generują opór na wyrywanie przekraczający 450 N i obrót powyżej 5 Nm – bez niszczenia ścianki.
Przenoszenie obciążeń
Siły z śruby M3-M8 przechodzą na wkładkę, nie bezpośrednio na gwint w plastiku. Przykład: obudowa sterownika z PA66-GF30 z pokrywą mocowaną śrubami M4 – cała siła docisku przejmowana przez metalowy gwint wewnętrzny, tworzywo jedynie stabilizuje pozycję wkładki. Podczas instalacji wkładki Mubux wykonują delikatny ruch obrotowy, co zapewnia silne mechaniczne zakotwienie i wysoką odporność na wyrywanie.
Wkładki gwintowane samogwintujące to cylindryczne elementy złączne, które tworzą trwały gwint wewnętrzny w materiałach, które nie mogą samodzielnie utrzymać gwintu. W przypadku niektórych aplikacji można zastosować samoosadzenie lub samogwintowanie, co dodatkowo zwiększa wydajność montażu – podobnie jak w przypadku drutowych wkładek gwintowanych Filtec do regeneracji gwintów.
W cienkich płytach lub bardzo twardych tworzywach warto rozważyć inne systemy z naszej oferty, np. wkładki Keep-Nut do cienkich płyt do paneli poniżej 2 mm. Sprawdź katalog mocujemy.pl, aby dobrać odpowiednią wkładkę do konkretnego zastosowania.
Specyfikacja techniczna wkładek Mubux
Materiały wykonania
- Wkładka gwintowana może być wykonana z mosiądzu (standard) lub stali ocynkowanej, co znacząco zwiększa trwałość gwintu w porównaniu do gwintów nacinanych bezpośrednio w plastiku.
- Stal nierdzewna A2/316 – do środowisk agresywnych, kontaktu z wilgocią
- Powierzchnia zewnętrzna zawsze z radełkowaniem zakotwiającym
Dostępne średnice gwintu
- Od M3 do M12, z różnymi długościami osadzenia (6-20 mm). Krótkie warianty do kompaktowych obudów, dłuższe do wyższych obciążeń osiowych.
Kompatybilne tworzywa
- PA (w tym PA66-GF30)
- ABS, PC, PC-ABS
- POM, PBT
- Minimalna grubość ścianki: 2 mm
Parametry mechaniczne
Rozmiar | Moment dokręcania | Otwór Ø | Głębokość |
|---|---|---|---|
M3 | 2-3 Nm | 3,9 mm | 5,8 mm |
M4 | 2-3 Nm | 5,2 mm | 7,2 mm |
M5 | 4-6 Nm | 6,5 mm | 9,0 mm |
M6 | 4-8 Nm | 8,0 mm | 12,8 mm |
Wkładki gwintowane samogwintujące wymagają prawidłowego przygotowania otworu pilotowego, aby osiągnąć pełną wydajność i uniknąć problemów takich jak spin-out, wyciąganie czy uszkodzenie gwintów. W przypadku montażu wkładek do metalu, szczególnie w aluminium, zaleca się smarowanie, które zmniejsza tarcie i poprawia jakość gwintu; w aplikacjach obtryskowych warto rozważyć sześciokątne tulejki Insert-Plast ES do obtrysku i rotomouldingu.
Odporność temperaturowa układu: -40°C do +150°C (ograniczona właściwościami tworzywa bazowego, np. poliwęglan ma niższe Tg niż PA66-GF30).
Rodzaje wkładek gwintowanych w ofercie mocujemy.pl – gdzie Mubux ma przewagę
Choć artykuł koncentruje się na Mubux, w ofercie mocujemy.pl dostępne są również inne warianty rozwiązań. Szeroka gama elementów złącznych i systemów mocowań do różnych materiałów pozwala dobrać system do tworzyw sztucznych, metali i materiałów kruchych lub podatnych na pękanie.
Wkładki cylindryczne B-Lok
Przeznaczone do tworzyw, dostępne w wariantach do wtapiania, wciskania i obtryskiwania. System wkładek B-Lok do tworzyw sztucznych stosuje się, gdy metoda montażu wymaga podgrzewania lub formowania wtryskowego.
Wkładki samogwintujące Ensat (seria 307/308)
Do metalu, twardego drewna i tworzyw. Wkładki gwintowane Ensat serii 307 i 308 wkręca się w przygotowany otwór – to wybór, gdy montaż wciskany nie jest możliwy ze względu na geometrię detalu lub dostęp. Wkładki gwintowane do metali są idealne do materiałów o mniejszej wytrzymałości na ścinanie, takich jak aluminium i mosiądz, gdzie tradycyjne gwintowanie może prowadzić do szybkiego zużycia gwintów.
Tulejki sześciokątne Keep-Nut
Do cienkich płyt (1-1,5 mm): kompozyty, HPL, cienkie panele z PC lub GFRP. Kotwy Keep-Nut do cienkich i twardych materiałów wykorzystują mechanizm zatrzaskowy zamiast wciskania.
Drutowe wkładki Filtec
Drutowe wkładki gwintowane Filtec do regeneracji gwintów służą do wzmacniania i naprawy gwintów w metalach oraz tworzywach. To rozwiązania naprawcze, nie zastępujące Mubux w nowym projekcie.
Do mocowania w plastiku metodą wciskania pod ciśnieniem standardowym wyborem są wkładki gwintowane Mubux, a w aplikacjach wymagających dodatkowego wzmocnienia lub redukcji gwintu stosuje się wkładki Mubux-M o podwyższonej wytrzymałości. Pozostałe linie uzupełniają ofertę dla specyficznych przypadków.
Projektowanie i montaż: jak prawidłowo zastosować wkładkę Mubux w plastiku
Dobór wymiarów otworu
Tolerancja ma znaczenie: zbyt mały otwór powoduje pęknięcia ścianki, zbyt duży – brak retencji i spadek siły trzymania o 50%. Trzymaj się wymiarów z katalogu mocujemy.pl. Wybór odpowiednich parametrów, takich jak rozmiar wiertła czy długość wkładki, zależy od konkretnego materiału, charakterystyki montażu oraz oczekiwanych efektów. Te same zasady projektowania i montażu można stosować dla różnych rodzajów tworzyw sztucznych – samo podejście do doboru wymiarów otworu i parametrów instalacji pozostaje uniwersalne, niezależnie od typu materiału. Wybór wkładki gwintowanej powinien również uwzględniać sposób, w jaki materiał macierzysty reaguje na obciążenia, aby zminimalizować ryzyko uszkodzenia podczas instalacji i eksploatacji. W przypadku materiałów o niższej gęstości i wytrzymałości, takich jak niektóre tworzywa sztuczne, wybór wkładki powinien uwzględniać ich elastyczność oraz planowaną grubość ścianki, aby uniknąć problemów w produkcji.
Przygotowanie otworu
- Wiercenie lub formowanie wtryskowe
- Kontrola prostopadłości (odchylenie >2° grozi rozsadzeniem)
- Usuwanie zadziorów przed montażem
- Jakość otworu pilota bezpośrednio wpływa na odporność na wyrywanie

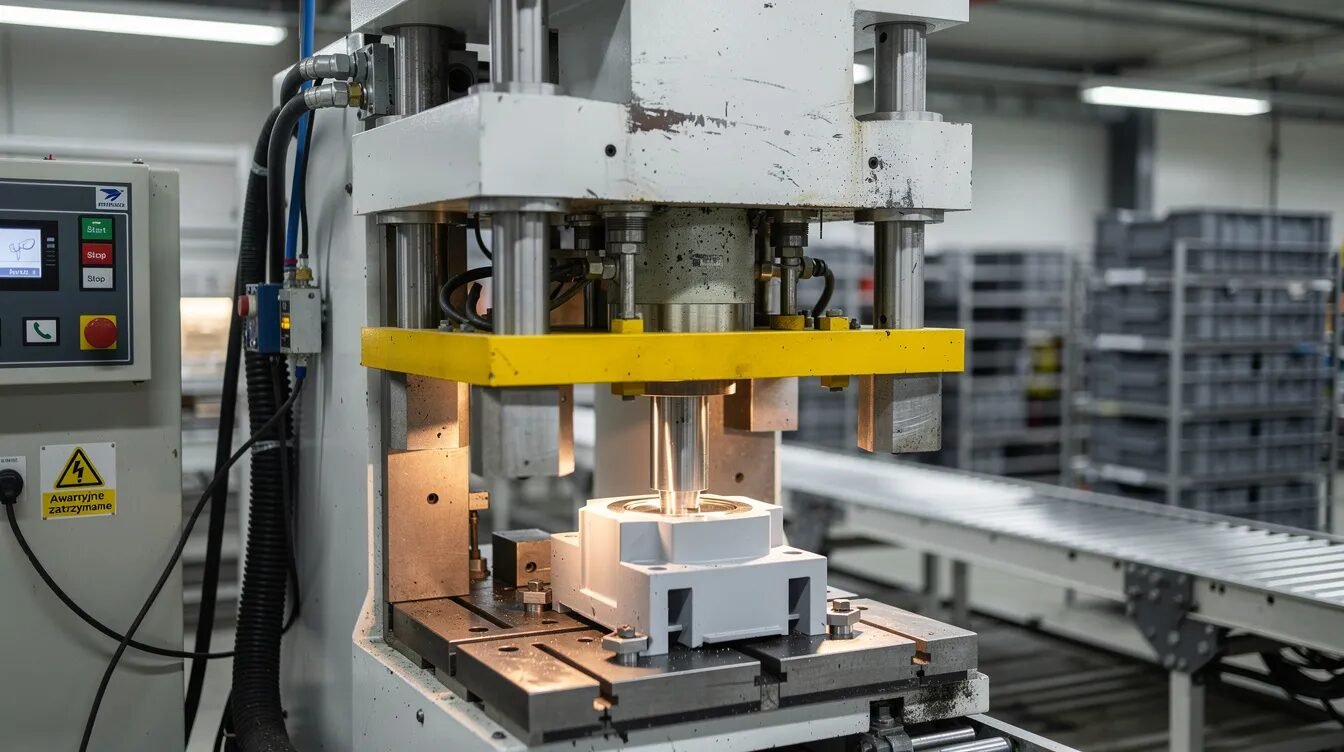

Proces wciskania
Użyj prasy mimośrodowej, hydraulicznej lub pneumatycznej. Kontroluj prędkość (10-50 mm/s) i siłę wcisku. Wkładka powinna być wprowadzana z wolną, stałą prędkością, aby uniknąć nadmiernego momentu obrotowego, co może prowadzić do uszkodzenia gwintów lub kruszenia materiału. W aplikacjach szczególnie narażonych na drgania i wibracje alternatywą mogą być gumowe nitonakrętki Rubber-Nut tłumiące wibracje. Dopilnuj, aby wkładka była prostopadła do powierzchni – dedykowane stemple prowadzące eliminują błędy operatora.
Typowe błędy montażu
- Wciskanie na siłę w otwór poza tolerancją
- Niewspółosiowość prowadząca do rozsadzania ścianki
- Wciskanie zbyt głęboko ponad założony poziom
Przed wdrożeniem do produkcji seryjnej przeprowadź serię prób: testy wyrywania i testy cykli montażowych przy wsparciu technicznym mocujemy.pl.
Zastosowania przemysłowe: gdzie Mubux sprawdza się najlepiej
Typowe branże i aplikacje, w których Mubux zastępuje bezpośredni gwint w plastiku, redukując reklamacje i przestoje serwisowe, obejmują szeroki zakres elementów konstrukcyjnych i montażowych z różnych materiałów.

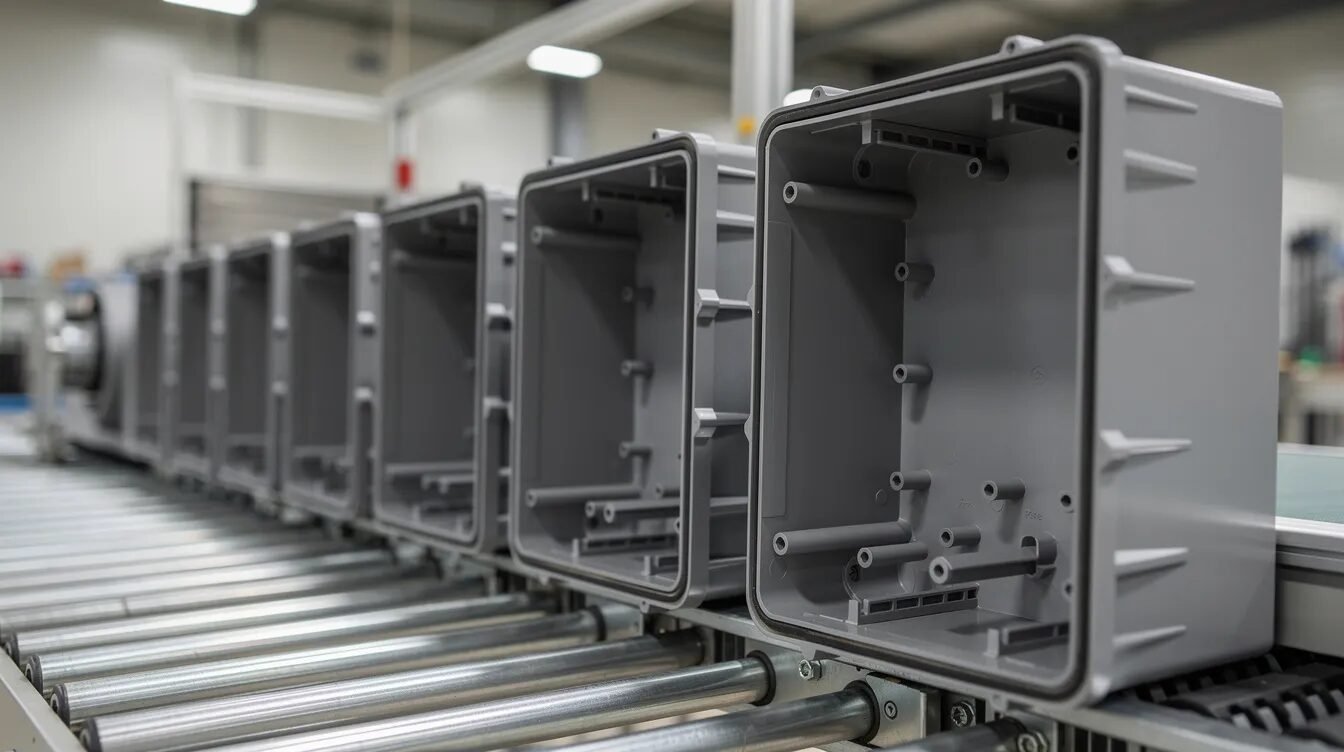

Obudowy elektroniczne
Sterowniki, zasilacze, moduły I/O – powtarzalne otwieranie pokrywy, śruby M3/M4, cienkie ścianki z ABS lub PC-ABS. Wkładka Mubux zapewnia stabilny gwint przez cały cykl życia produktu, nawet przy 500+ otwarciach serwisowych. Wkładki te są szczególnie zalecane do stosowania w kruchych i miękkich tworzywach, ponieważ minimalizują ryzyko pęknięcia lub uszkodzenia materiału odbiorczego.
Elementy automotive
Wsporniki, uchwyty, skrzynki bezpieczników z PA66-GF oraz inne elementy narażone na obciążenia wibracyjne i zmienne temperatury (-30°C do +100°C). Mubux zapewnia odporność na poluzowanie i pełzanie tworzywa – dane z producentów AGD wskazują na 80% redukcję reklamacji polowych.
Sprzęt AGD
Pralki, zmywarki, ekspresy do kawy – częsty montaż serwisowy, kontakt z wilgocią. Zastosowanie wkładek z mosiądzu lub stali nierdzewnej zmniejsza ryzyko wyrywania gwintów z obudów z PP/ABS oraz innych elementów wykonanych z delikatnych materiałów.
Konstrukcje cienkościenne
Systemy meblowe, zabudowy targowe, panele modułowe. Przy grubości ścianki poniżej 2 mm rozważ systemy Keep-Nut z oferty mocujemy.pl, a w przypadku elewacji z płyt włókno-cementowych sprawdzą się tyłowkrętki do płyt włókno‑cementowych Specialinsert.
Prześlij rysunek i informację o tworzywie – mocujemy.pl zaproponuje konkretny typ wkładki Mubux i wstępne parametry montażu.
Najczęściej zadawane pytania (FAQ)
Poniższe pytania dotyczą bezpośrednio wkładek Mubux i współpracy z mocujemy.pl. Odpowiedzi oparte są na realnych przykładach z produkcji seryjnej.
Czy wkładki Mubux można stosować w prototypach i krótkich seriach?
Tak – wkładki Mubux nadają się do krótkich serii prototypowych (10-100 sztuk), szczególnie gdy już na etapie prototypu trzeba zweryfikować niezawodność gwintów. Do prototypowania często wykorzystuje się tworzywa z druku 3D (PLA, PETG), ale pełne parametry wytrzymałościowe uzyskuje się po przejściu na docelowe tworzywa wtryskowe. mocujemy.pl może pomóc dobrać minimalny zestaw rozmiarów (M3, M4, M5) bez konieczności zamawiania przemysłowych opakowań.
Czy potrzebne są specjalne maszyny do wciskania wkładek Mubux?
Do prostych aplikacji wystarczy standardowa prasa (mimośrodowa, hydrauliczna lub pneumatyczna) z odpowiednim stemplem. W produkcji seryjnej stosuje się dedykowane przyrządy zapewniające powtarzalną siłę wcisku. Nie jest wymagane oprzyrządowanie do ultradźwięków ani podgrzewania – to upraszcza linię produkcyjną.
Jak kontrolować jakość połączenia po montażu wkładki Mubux?
Podstawą jest kontrola wymiarów otworu przed montażem oraz weryfikacja parametrów prasy. Wykonuj testy wyrywania i testy momentu dokręcania na próbkach z partii produkcyjnej. mocujemy.pl udostępnia rekomendowane metody oceny jakości i protokoły testów do adaptacji w procedurach QA.
Czy można zamówić wkładki Mubux w wersjach niestandardowych?
Przy większych projektach możliwe jest przygotowanie rozwiązań specjalnych (inna długość, zmodyfikowane radełkowanie, powłoki antykorozyjne), ale wymaga uzgodnienia warunków i wolumenu. Do większości zastosowań wystarczają rozmiary standardowe z katalogu, co skraca czas dostawy. Prześlij zamówienie z rysunkiem 3D/2D – ocenimy, czy rozwiązanie specjalne wniesie wartość względem standardowego Mubux.
Jak szybko mogę otrzymać rekomendację techniczną dla mojego projektu?
Typowy czas przygotowania wstępnej rekomendacji wynosi do 48 godzin od otrzymania kompletnych danych. Przyspiesza analizę: model/rysunek detalu, rodzaj materiału (np. PA66-GF30, ABS), przewidywane obciążenia, liczba cykli, warunki środowiskowe. Rekomendacja obejmuje: dobór rozmiaru, zalecane wymiary otworu, orientacyjne momenty dokręcania i uwagi do technologii montażu.
