Wprowadzenie – problem montażu ciężkich paneli
W projektach realizowanych w latach 2020–2026 montaż paneli HPL, MDF, kompozytowych i aluminiowych stanowi jedno z większych wyzwań wykończeniowych. Dotyczy to obiektów handlowych, hoteli, zabudów modułowych, wagonów kolejowych i jednostek pływających. Efektywny montaż ciężkich paneli to kluczowy element nowoczesnych realizacji komercyjnych i przemysłowych. Artykuł skierowany jest do projektantów, wykonawców oraz inwestorów poszukujących niezawodnych rozwiązań montażowych.
Główne problemy:
- Duża masa paneli (często 10-25 kg/m²)
- Brak dostępu serwisowego przy klejeniu
- Widoczne wkręty wymagające szpachlowania
- Ryzyko uszkodzeń podczas demontażu
- Długi czas montażu na budowie
Standardowe rozwiązania – wkręty, klejenie, tradycyjne klipsy – mają istotne ograniczenia. Wkręty są widoczne, użycie kleju uniemożliwia demontaż, a podstawowe klipsy oferują niewystarczającą nośność. Potrzebny jest system łączący wysoką wytrzymałość z możliwością serwisu.
Najważniejsze wnioski
- Montaż ciężkich paneli za pomocą Stratlock SL SFA umożliwia szybki, ukryty montaż ciężkich paneli bez specjalnych narzędzi montażowych – wystarczy standardowa wkrętarka.
- System zapewnia nośność do 18 kg na komplet klipsów przy pełnej demontowalności paneli serwisowych.
- SL-SFA współpracuje z konstrukcjami aluminiowymi, stalowymi i drewnianymi – sprawdza się we wnętrzach hoteli, biur i na jednostkach pływających.
- Montaż skraca czas prac na obiekcie, eliminuje widoczne wkręty i zwiększa powtarzalność instalacji.
- W dalszej części znajdziesz wytyczne projektowe, porównanie z klasycznymi metodami oraz konkretne przykłady zastosowań.
- Montaż ciężkich paneli za pomocą systemu Stratlock nie wymaga specjalnych narzędzi montażowych.
System Fastmount Stratlock – czym jest i do czego służy
Seria Stratlock to mechaniczny system zatrzaskowy zaprojektowany w Nowej Zelandii specjalnie do ciężkich paneli ściennych i sufitowych. Został wyprodukowany z myślą o wymagających środowiskach, gdzie tradycyjne metody zawodzą. System Stratlock jest przeznaczony do montażu ciężkich paneli wewnętrznych w hotelach, szpitalach, obiektach handlowych i mieszkalnych.
Główne elementy systemu:
- Klipsy bazowe montowane do konstrukcji (np. SL-SFA)
- Elementy panelowe (SL-M18, SL-M18-FR, SL-M10)
- Współpracujące profile aluminiowe
System charakteryzuje się możliwością regulacji położenia panelu w zakresie 360° przed zablokowaniem. Typowe zastosowania obejmują hotele 4-5*, szpitale, jachty, pociągi dużych prędkości. Montaż odbywa się bez klejenia i specjalistycznych narzędzi.
Parametry techniczne i rozwój serii Stratlock
Po aktualizacji systemu zwiększono dopuszczalne obciążenia i kompatybilność z różnymi konstrukcjami nośnymi.
Element | Nośność | Przeznaczenie |
|---|---|---|
SL-M18 / SL-M18-FR | 18 kg | Ciężkie panele |
SL-M10 | 10 kg | Lżejsze aplikacje |
System jest kompatybilny z profilami aluminiowymi, konstrukcjami stalowymi i ramami z drewna (KVH, sklejka konstrukcyjna). To wytrzymałe rozwiązanie eliminuje potrzebę dodatkowych wsporników i ukrytych wkrętów od czoła. Odporność na ścinanie i wyrywanie pozwala stosować panele o wymiarach 1200×2800 mm. |
Znając parametry techniczne, przejdźmy do omówienia budowy i roli klipsa SL-SFA.
Budowa i rola klipsa SL-SFA w systemie
SL-SFA to żeński klips Stratlock przeznaczony do montażu bocznego w konstrukcjach nośnych. Mocuje się go do profili aluminiowych, stalowych (z nawiertem) lub elementów z drewna za pomocą standardowych wkrętów samogwintujących. Gniazdo SL-SFA jest kompatybilne z ramą drewnianą, stalową lub aluminiową.
Kompatybilne elementy panelowe
- SL-M18 / SL-M18-FR – obciążenie 18 kg, najwyższą wytrzymałością
- SL-M10 – obciążenie 10 kg
Montaż klipsa SL-SFA
Montaż nie wymaga specjalnych przyrządów – wystarczy wkrętarka i prosty szablon. Klips szybko instaluje się w bocznych kanałach profili bez ingerencji w widoczne lico paneli.
W kolejnej części omówimy szczegółowo mechanikę działania połączenia Stratlock.
Mechanika działania – jak pracuje połączenie Stratlock
Klips SL-SFA umożliwia precyzyjną regulację panelu w zakresie 4-8 mm po pierwszym kliknięciu oraz 360-stopniową regulację panelu przed jego zablokowaniem.
Fazy montażu
- Montaż: Przykręcenie SL-SFA do profilu, zamocowanie SL-M18/SL-M10 w panelu (HPL lub MDF o grubości 12-18 mm), kontrola osiowości.
- Łączenie: Dociśnięcie panelu do konstrukcji, słyszalne „kliknięcie”, możliwość korekty przed zablokowaniem.
- Eksploatacja: Równomierne przenoszenie obciążenia przez układ klipsów, brak koncentracji naprężeń, stabilność przy drganiach.
Demontaż panelu
Demontaż polega na kontrolowanym odciągnięciu panelu (często z użyciem przyssawek) bez uszkodzenia materiału.

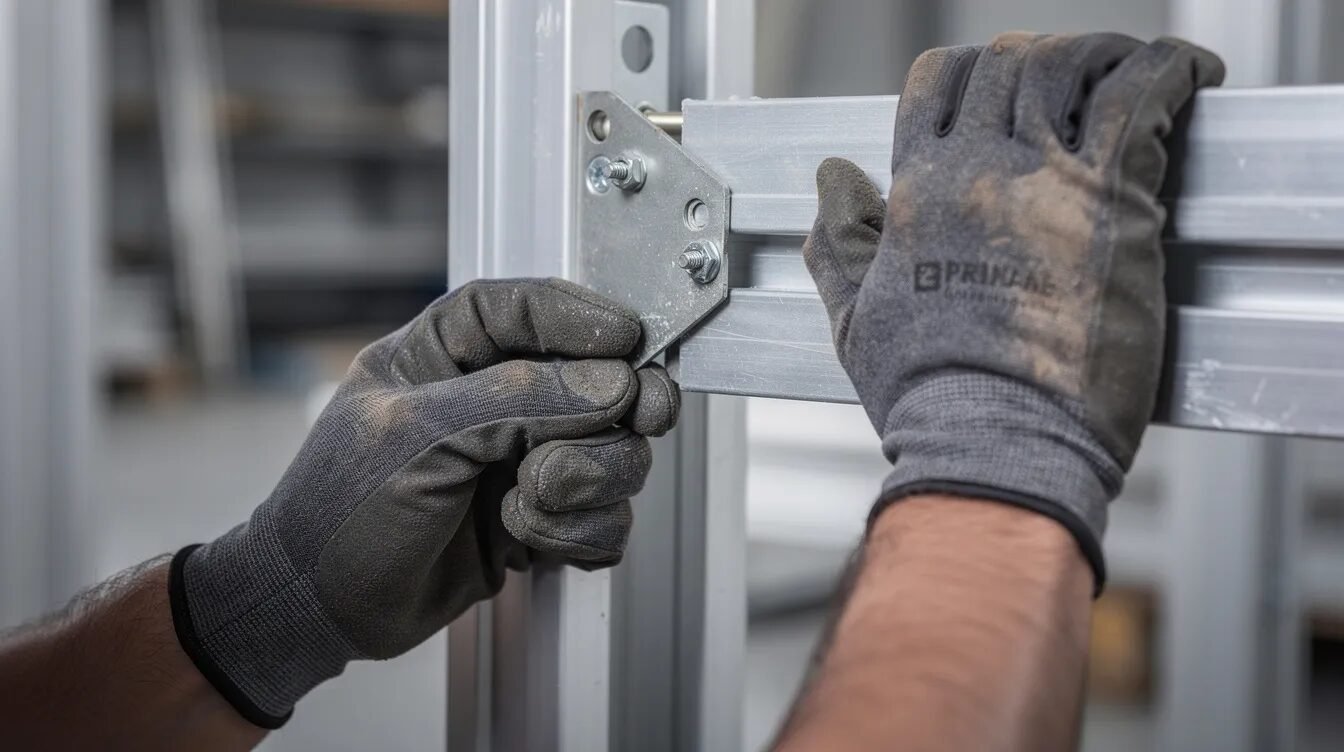

Montaż ciężkich paneli w profilach aluminiowych z użyciem SL-SFA
Boczne kanały profili aluminiowych (np. 40×40 mm, 40×80 mm) umożliwiają montaż SL-SFA bez naruszania frontu konstrukcji.
Krok po kroku:
- Wyznaczenie rozstawu klipsów w osi pionowej i poziomej
- Przykręcanie SL-SFA w powtarzalnych punktach
- Kontrola osiowości względem krawędzi paneli
Korzyści to brak widocznych punktów mocowania, łatwe dopasowanie i możliwość prefabrykacji ram przed dostawą na budowę. Szczelina montażowa 2-4 mm zapewnia łatwe wpinanie i wypinanie.
Stratlock SL-SFA vs klasyczne metody montażu paneli
Parametr | Wkręty | Klejenie | Stratlock |
|---|---|---|---|
Demontaż | Brak | Brak | Pełny |
Estetyka | Niska | Wysoka | Wysoka |
Czas montażu | Średni | Długi | Bardzo krótki |
Powtarzalność | Średnia | Niska | Wysoka |
Zwróć szczególną uwagę na ukryte mocowanie – Stratlock eliminuje szpachlowanie i szlifowanie. Choć cena jednostkowa jest wyższa, koszty pracy i serwisu w cyklu życia obiektu są znacznie niższe. |
Typowe zastosowania przemysłowe ciężkich paneli na Stratlock SL-SFA
W latach 2022-2026 rośnie wykorzystanie systemu w:
- Zabudowy wnętrz: recepcje hotelowe, lobby biurowe, korytarze szpitalne – szybki dostęp serwisowy do instalacji elektrycznych i HVAC
- Ściany i sufity panelowe: duże panele w galeriach handlowych, obiektach konferencyjnych
- Konstrukcje modułowe: pokoje hotelowe prefabrykowane, kabiny sanitarne, moduły biurowe
- Systemy premium: ściany frontowe, zabudowy RTV/AV, sufitowe kasetony
Wpływ Stratlock SL-SFA na proces montażu i serwisu
Proces bez Stratlock
Bez Stratlock: wiercenie, kołkowanie, wkręcanie, klejenie, szpachlowanie, malowanie – brak szybkiego dostępu po zakończeniu prac.
Proces z użyciem Stratlock
Ze Stratlock: prefabrykacja ram z SL-SFA, montaż elementów na produkcji, na obiekcie jedynie „kliknięcie” paneli bez mokrych procesów. Szybki demontaż pojedynczego panelu w razie awarii, możliwość ponownego użycia.
Stratlock w podejściu Value Engineering i optymalizacji kosztów
Value Engineering to nie tylko obniżanie kosztów materiałów – to optymalizacja całego procesu. Zamiast skracać pojedyncze operacje ręczne, lepiej zastosować system eliminujący te operacje całkowicie.
Efekty:
- Redukcja czasu instalacji na obiekcie
- Mniejsza liczba błędów montażowych
- Uproszczony serwis
- Mniejsze ryzyko opóźnień przy odbiorach
Rozwiązanie szczególnie opłaca się przy projektach powtarzalnych – setki pokoi hotelowych, moduły biurowe, panele podłogowe w wagonach kolejowych.
Wytyczne projektowe do stosowania Stratlock SL-SFA
Kluczowe parametry do określenia:
- Masa pojedynczego panelu (kg)
- Wymiary i grubość materiału
- Rodzaj podłoża (HPL, MDF, kompozyt, aluminium)
Rozstaw klipsów dobiera się według nośności (10 kg lub 18 kg), skalując liczbą punktów mocowania. Uwzględnij typ profilu aluminiowego lub stalowego, grubość ścianki pod wkręty oraz planowany dostęp serwisowy. Przy drganiach (transport, ściany, podłogi w pojazdach) zwiększ margines bezpieczeństwa.
Ograniczenia i dobre praktyki przy montażu Stratlock
Ograniczenia
- Precyzyjne rozmieszczenie klipsów jest konieczne
- Ograniczona nośność pojedynczego klipsa wymaga odpowiedniej liczby sztuk
- Wrażliwość na duże odchyłki wymiarowe paneli
Dobre praktyki
- Stosowanie szablonów wiercenia
- Kontrola rozstawu miarą i poziomica
- Testowy montaż pierwszego panelu na sucho
- Przestrzeganie zaleceń producenta dotyczących wkrętów
Przy nietypowych wymiarach skonsultuj projekt z dostawcą systemu.
Podsumowanie – dlaczego warto wybrać Stratlock SL-SFA do ciężkich paneli
Stratlock SL-SFA to wysoka nośność, ukryte mocowanie, pełna demontowalność i szybki montaż bez specjalnych narzędzi. Montaż staje się powtarzalnym procesem systemowym zamiast pracochłonnej operacji ręcznej. System Stratlock to wytrzymałe rozwiązanie do montażu ciężkich paneli wewnętrznych, które nie wymaga specjalnych narzędzi montażowych i jest przeznaczone do zastosowań w hotelach, szpitalach oraz obiektach handlowych.
Zrób pierwszy krok: prześlij rysunek twojego projektu, wagę panelu i typ konstrukcji. Sprawdzimy, jak dobrać konfigurację Stratlock SL do twojego projektu. Długoterminowe korzyści to niższe koszty eksploatacji, łatwiejszy serwis i mniejsza liczba reklamacji – niezależnie od koloru i wykończenia paneli.
FAQ – najczęściej zadawane pytania o montaż ciężkich paneli na Stratlock SL-SFA
Czy system Stratlock SL-SFA nadaje się do montażu paneli w istniejących, już wykończonych wnętrzach?
Tak – profile aluminiowe lub listwy stalowe montuje się do istniejącej ściany. Wymaga to zapewnienia odpowiedniej płaszczyzny montażowej i sprawdzenia nośności podłoża (beton, cegła, płyta g-k). Często można wykorzystać istniejącą ramie po dostosowaniu pod SL-SFA.
Jakie narzędzia są potrzebne do montażu z wykorzystaniem SL-SFA?
Wystarczy wkrętarka z regulacją momentu, wiertarka, miara, poziomica i ewentualnie szablon wiercenia. Nie są wymagane narzędzia dedykowane wyłącznie do tego systemu – to kluczowa różnica względem wielu innych rozwiązań.
Czy panele montowane na Stratlock mogą być uszczelniane w strefach mokrych?
Połączenie Stratlock nie jest systemem hydroizolacji, ale pozwala montować panele w strefach wilgotnych przy zastosowaniu uszczelnień na stykach (silikon sanitarny). W przypadku bezpośredniego kontaktu z wodą wymagany jest kompletny system hydroizolacji.
Jak często można demontować i ponownie montować panele na tych samych klipsach?
System jest zaprojektowany jako wielokrotnego użytku. Typowa liczba cykli demontaż-montaż znacznie przekracza potrzeby serwisowe obiektu. Warunkiem jest prawidłowy montaż i unikanie nadmiernego skręcania paneli podczas wyciągania.
Czy Stratlock SL-SFA można łączyć z innymi systemami montażu w jednym projekcie?
Tak – w miejscach wymagających stałych okładzin można stosować tradycyjne mocowania, a w strefach serwisowych Stratlock. Wymaga to spójnego zaprojektowania siatki paneli, aby różne systemy nie powodowały niejednolitych szczelin.
